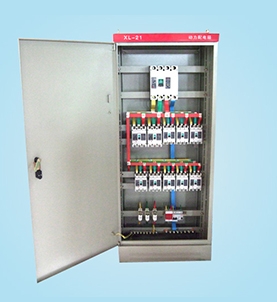

動力配電箱
更新時間:2023-07-28 10:12:52
產品簡介配電箱分動力配電箱和照明配電箱,是配電系統的末級設備。配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在...
產品簡介
配電箱分動力配電箱和照明配電箱,是配電系統的末級設備。配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上,構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐贰9收匣虿徽_\(yùn)行時借助保護電器切斷電路或報警。借測量?jī)x表可顯示運行中的各種參數,還可對某些電氣參數進行調整,對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。
按供電系統的要求分類:
1)一級配電設備,統稱為動力配電中心。它們集中安裝在企業的變電站,把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器,故電氣參數要求較高,輸出電路容量也較大。
2)二級配電設備,是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合;電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給***近的負荷。這級設備應對負荷提供保護、監視和控制。
3)末級配電設備總稱為照明動力配電箱。它們遠離供電中心,是分散的小容量配電設備。
安裝
1)配電箱應用不可燃材料制作。
2)觸電危險性小的生產場所和辦公室,可安裝開啟式的配電板。
3)觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等場所,應安裝封閉式箱柜。
4)有導電性粉塵或產生易燃易爆氣體的危險作業場所,必須安裝密閉式或防爆型的電氣設施。
5)配電箱各電氣元件、儀表、開關和線路應排列整齊,安裝牢固,操作方便;柜(箱)應內無積塵、積水和雜物。
6)落地安裝的柜(箱)底面應高出地面50~100 mm;操作手柄中心高度一般為1.2~1.5m;柜(箱)前方0.8~1.2m的范圍內無障礙物。
7)保護線連接******。
8)柜(箱)以外不得有裸帶電體外露;必須裝設在柜(箱)外表面或配電板上的電氣元件,必須有******的屏護。
